با استفاده ز کمپرسور های هوای فشرده (پیستونی، اسکرو) در انواع صنایع کوچک و بزرگ و لزوم هوای فشرده پاک و عاری از هر گونه آلاینده های محیطی و رطوبت آب و روغن، مصرف کنندگان سیستم های هوای فشرده از درایر کمپرسور هوا یا خشک کن صنعتی استفاده می کنند. استفاده از درایر کمپرسور باد باعث عدم ایجاد رطوبت و زنگ زدگی در سیستم لوله کشی انتقال هوای فشرده خواهد شد، همچنین از آسیبب و خرابی ابزار های پنوماتیکی متصل به سیستم هوای فشرده کمپرسور جلوگیری می شود. استفاده از درایر کمپرسور باد یکی از مراحل اساسی در پاکی هوای فشرده خروجی از پمپ باد است، اما مرحله بعدی مکمل آن، استفاده از تله آبگیر کمپرسور و میکروفیلترهای اولیه و ثانویه کمپرسور است که درصد خلوص پاکی و تمیزی هوای فشرده را تا 99 درصد افزایش می دهد.
مزایای درایر کمپرسور
افزایش کیفیت هوای فشرده
افزایش کیفیت محصول تولیدی
افزایش راندمان سیستم
جلوگیری از آسیب رسیدن به تجهیزات مصرفی
جلوگیری از آسیب رسیدن به لوازم و تجهیزات پنوماتیکی
جلوگیری از زنگ زدگی و پوسیدگی لوله های انتقال هوای فشرده
خشک کن های صنعتی به دو گروه دسته بندی می شوند:

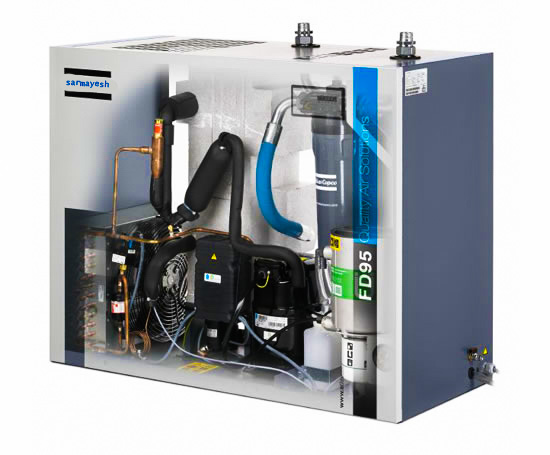

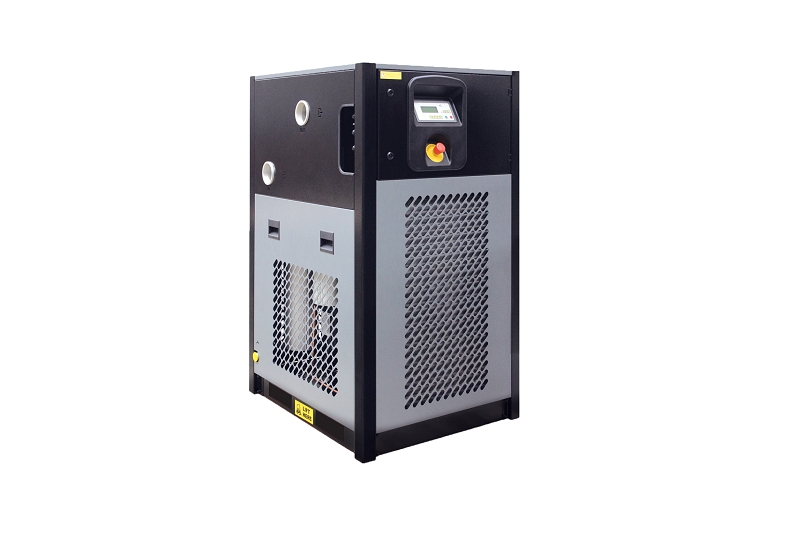

1- درایر تبریدی (Refrigerant Dryer)
الف.درایر تبریدی غیر چرخه ای (Non-Cycling Refrigerated Dryer)
ب.درایر تبریدی چرخه ای (Cycling Refrigerated Dryer)
2-درایر جذبی (Adsorption Dryer)
الف.خشک کن بدون حرارت (Heatless Type Dryer)
ب.خشک کن حرارتی (Heated Type Dryer)
پ.خشک کن دمنده (Blower Dryer)
ت.خشک کن حرارتی فشرده (Heat of Compression Dryer)
بیشتر بخوانید: انواع درایر جذبی
نصب درایر برای کمپرسور پیستونی
برای نصب درایر تبریدی بعد از کمپرسور پیستونی، به این موارد توجه داشته باشید:
پس از شیر خروجی باد از کمپرسور یک تله آبگیر ( Water separator ) نصب شود.
توجه داشته باشید، انتقال هوا از کمپرسور به درایر به وسیله شلنگ باشد تا لرزش کمپرسور پیستونی به درایر منتقل نشود.
برای کارکرد بهتر داریر، در زیر مخزن کمپرسور یک شیر برقی نصب شود تا آب کندانس شده در مخزن به صورت زمان بندی شده تخلیه شود تا آب کمتری وارد درایر شود و فشار کمتری به دستگاه تحمیل گردد.
قبل از ورود هوا به درایرۀ یک میکرو فیلتر نصب شود تا از ورود ذرات کثیفی و ناخالصی داخل مخزن به درایر جلوگیری کند.
روش نصب درایر تبریدی بعد از کمپرسور اسکرو
توصیه می شود برای کارکرد بهتر داریر، در زیر مخزن کمپرسور یک شیر برقی نصب شود تا آب کندانس شده در مخزن به صورت زمان بندی شده تخلیه شود و آب کمتری وارد درایر شود تا فشار کمتری به دستگاه تحمیل شود.
قبل از ورود هوا به درایر یک میکرو فیلتر نصب گردد تا از ورود ذرات کثیفی و ناخالصی داخل مخزن به درایر جلوگیری نماید.
در کمپرسور اسکرو تله آبگیر باید قبل از ورودی باد به داخل مخزن کمپرسور نصب شود.
پس از نصب اتصالات حداقل چهار ساعت صبر کنید تا گاز داخل درایر ثابت شود، سپس داریر را روشن کنید و بعد از پانزده دقیقه کار کرد درایر، شیر باد مخزن را به آرامی باز کنید، دقت کنید درایر قبل از ورود هوای کمپرسور به داخل آن حداقل پانزده دقیقه روشن بماند.
نکات مهم در زمان خرید درایر تبریدی
1. ماکسیمم جریان
حداکثر جریان قابل عبور از درایر باید بالاتر از ماکزیم جریانی باشد که کمپرسور تولید می کند . کوچک بودن حجم درایر نسبت به حجم هوای تولیدی کمپرسور، باعث افت فشار شدید در درایر می شود، چون هوا در عبور از درایر با مشکل روبرو می شود و درنتیجه برای جبران این افت فشار، مجبور به افزایش فشار کاری کمپرسور و در نتیجه بالا رفتن مصرف برق می شوید و در نهایت خشک کن نمی تواند رطوبت را به طور کامل حذف کند.
2.ماکسیمم فشار
حداکثر فشار درایر باید بالاتر از ماکسیم فشار کمپرسور باشد.
3.ماکزیمم دمای هوای محیط دمای هوای محیط
دمای هوای محیط در عملکرد درایر نقش دارد، اگر دمای محیط بالا برود؛ احتمال خاموش شدن درایر وجود دارد. توصیه می شود در روزهای گرم تابستان دمای اتاق کمپرسور را کنترل کنید
4.دمای ورودی
درایر برای ماکزیمم دمای ورودی، مقدار مشخصی دارد. بالاتر رفتن دما از این حدف باعث آسیب رسیدن به قطعات درایر می شود. از طرف دیگر رطوبت گیر ظرفیت خود را برای رسیدن به نقطه شبنم مناسب را از دست خواهد داد. بعضی از کمپرسورهای اسکرو دارای After cooler هستند که هوای تولید شده را به دما ۴۰ درجه می رسانند. بدون After coolerدما حدود ۸۰ درجه سلیوس یا بالاتر خواهد شد. توصیه می شود دمای هوا که از کمپرسور خارج می شود را چک کنید. درایرها انواع مختلفی دارند، برخی از آنها قابلیت تحمل دمای هوا بالایی را دارند.
بیشتر بخوانید: درایر چیست؟
نصب و نگهداري درايرهاي تبريدي
محل نصب دراير باید مسقف باشد و داراي هواي پاك و تهويه مناسب باشد، بهتر است در كمپرسورخانه نصب شود
ظرفيت دستگاه دراير باید از ظرفيت كمپرسور مصرفي بيشتر باشد. با افزايش دماي هواي ورودي كمپرسور به دراير و دماي اتاق دراير، ظرفيت دراير نيز افزايش خواهد يافت.
دستگاه دراير نبايد در معرض باد گرم و سرد قرار گيرد.
اتصالات ورودي و خروجي دراير در جهت صحيح متصل شود
لوله هاي مورد استفاده در لوله كشي ورودي و خروجي دراير ، بايد از نوع ضدزنگ و متناسب با سايز اتصالات دراير باشد.
نصب تله آبگير در مسير لوله كشي به دراير ضروري است و بهتر است قبل از مخزن هوا نصب شود.
دراير بايستي 20 – 15 دقيقه قبل از كمپرسور مصرفي روشن شود و پس از آن كمپرسور روشن مي شود و در مواقع خاموشي بالعكس عمل شود.
درجه حرارت هواي ورودي كمپرسور مصرفي به دراير و همچنين درجه حرارت اتاق دراير را بطور مستمر كنترل کنید.
معیار های تمیزی هوای فشرده
از جمله مهم ترین مواردی که در بررسی کیفیت هوای فشرده مورد بررسی قرار می گیرد موارد زیر را برمی شمریم:
دمای خروجی هوای فشرده بعد از کمپرسور باد
میزان مقدار روغن موجود در هوای فشرده
میزان ذرات معلق در هوای فشرده
میزان بوی نامطبوع
میزان رطوبت آب موجود در هوای فشرده
میزان باکتری موجود در هوای فشرده
